Bestandsaufmaß von Rohrleitungen für Planungszwecke

In diesem Projekt sollten die vorhandenen Rohrleitungen und Rohrbrücken für Planungszwecke per 3D-Laserscanner erfasst und aus den Daten ein 2D-Plan und 3D-Modell erzeugt werden.

Projekt: Bestandsaufmaß von Rohrleitungen
Ort: Diepholz
Jahr: 2021
Abteilung: 3D-Laserscanning

Leistung:

  • Erfassung von Rohrleitungen, Rohrbrücken, Fundamenten, etc.
  • Scan mittels terrestrischem Laserscanner
  • Erstellung von Plänen aus der Punktwolke
  • 3D-Modell
  • Bereitstellung eines kostenlosen Viewers

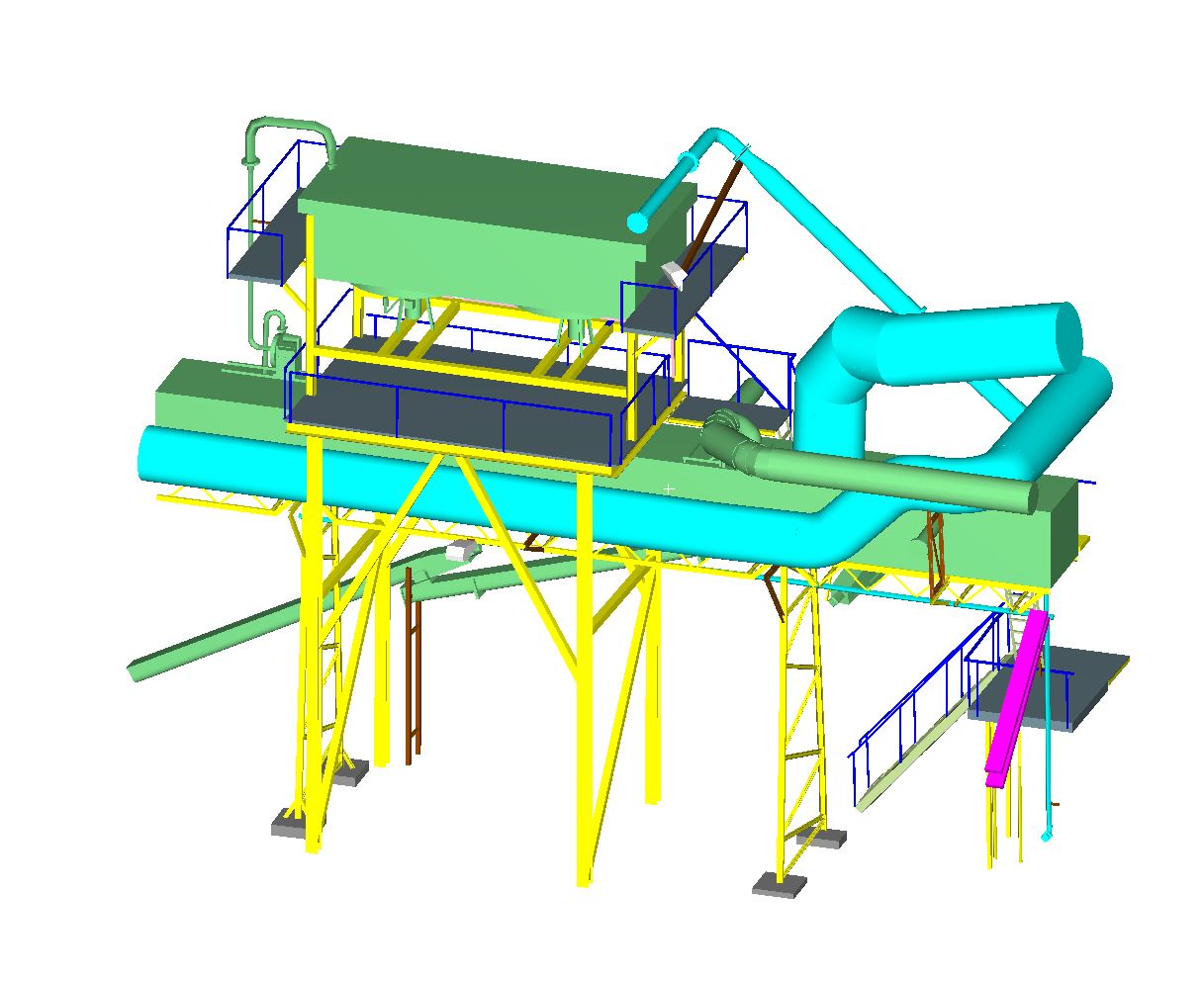

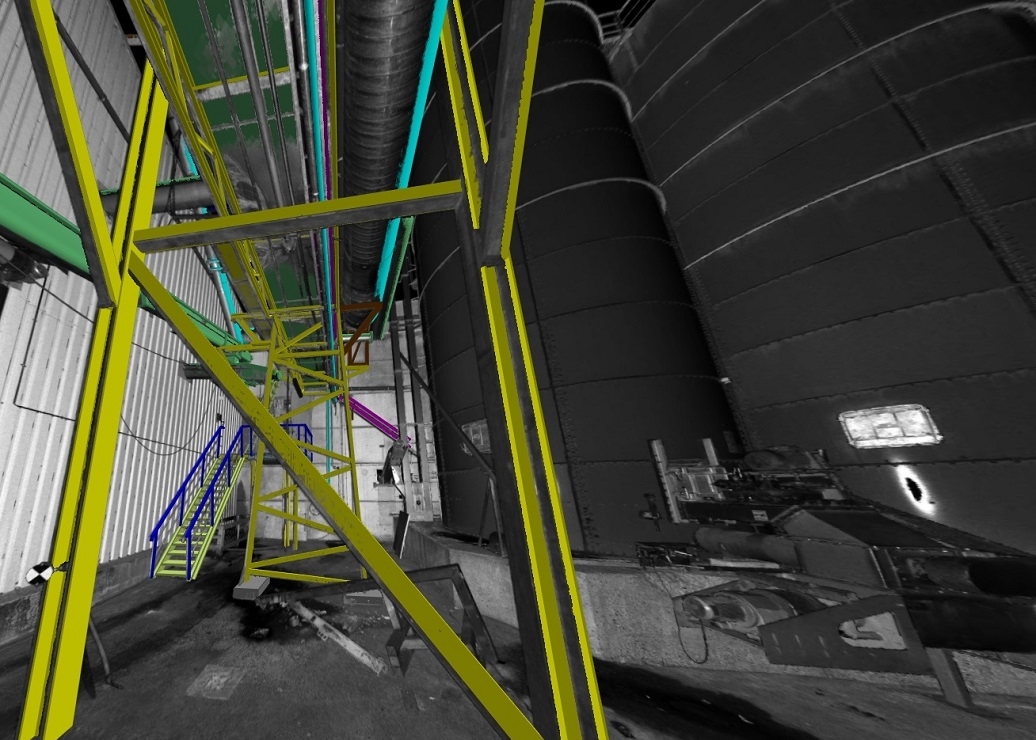

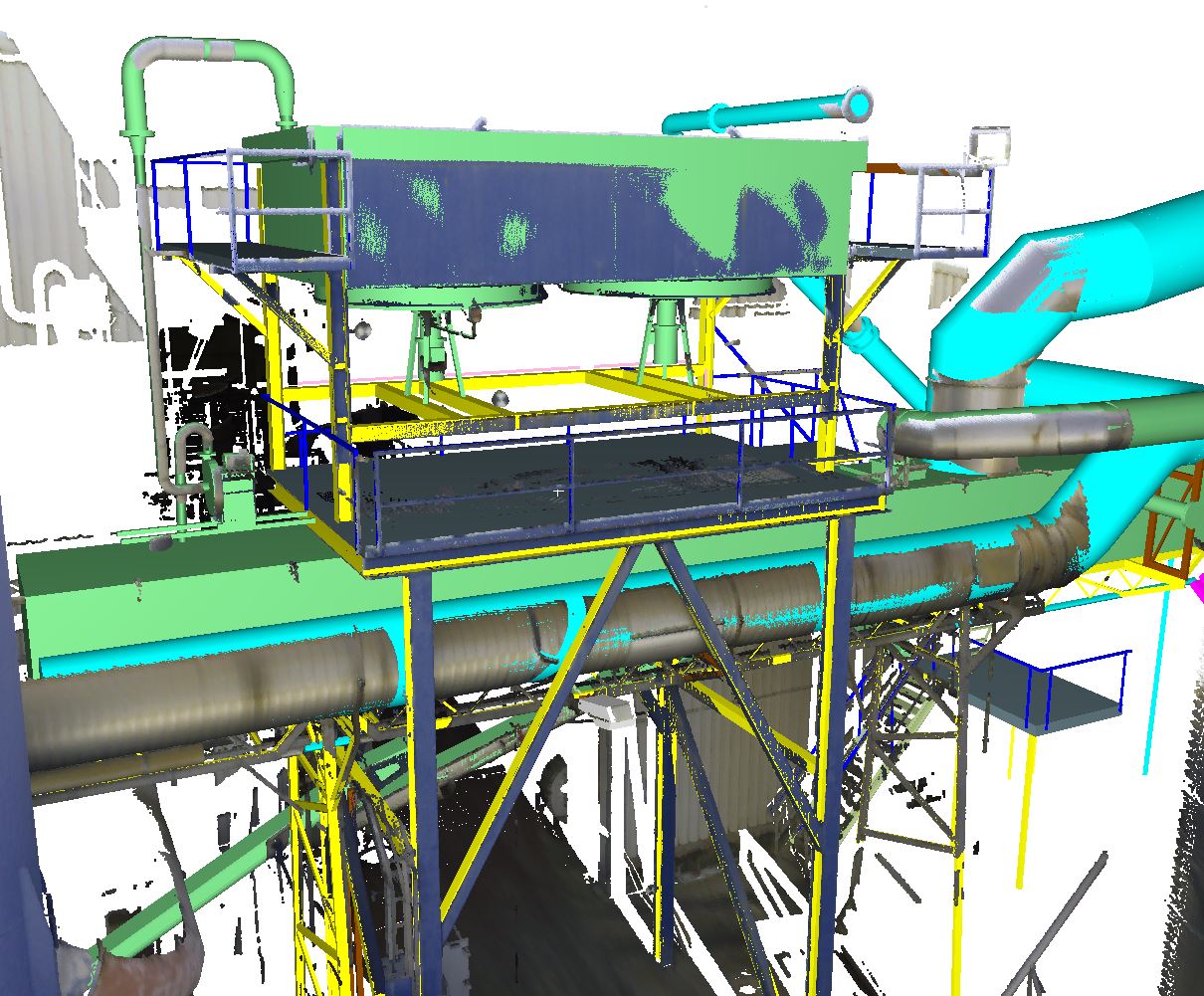

Zur Trassenfindung für eine neu zu errichtende Rohrleitung wurde der Bestand vor Ort per Laserscanner erfasst und aus den Daten ein 2D-Plan und ein 3D-Modell abgeleitet. So konnte die neue Leitung virtuell durch vorgegeben Zwangspunkte verlegt und mittels Kollisionsprüfung die Abstände zu bereits vorhandenen Objekten kontrolliert werden. Trotz der Vielzahl an bereits bestehenden Rohrleitungen konnte dadurch sichergestellt werden, dass einer reibungslosen Ausführung der Leitungsverlegung keine Objekte im Wege stehen.

Ansprechpartner: André Frerichs
